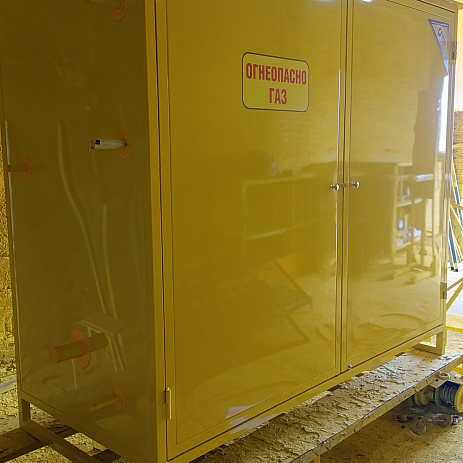

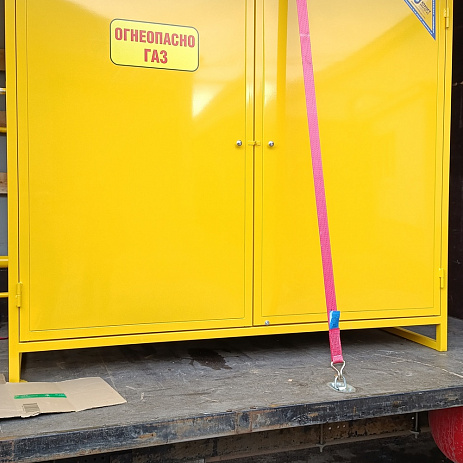

ГРПШ-RG2MB-32-2-G2537622-У1
- фильтры газовые ФГ для очистки газа от механических примесей;
- счетчики газа типа СГ-16М, RVG, TRZ, СВГ и другие, зарегистрированные в государственном реестре средств измерений, в том числе с электронной коррекцией объема газа (-ЭК) с помощью электронных корректоров типа ЕК-260, СПГ-721 и др.;
- регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК, а также регуляторы нашей собственной разработки - РДП и РДК;
- предохранительные запорные клапаны;
- предохранительные сбросные клапаны;
- газовые шаровые краны ГШК;
- манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
- систему обогрева (от газового обогревателя, от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);
- газовым обогревом с горелкой работающей от пьезорозжига;
- датчиками избыточного давления для контроля входного и выходного давления;
- дифманометром, индикатором или датчиком перепада давления для замера перепада давления на фильтре;
- дифманометром или датчиком перепада давления для замера перепада давления на счетчике газа.

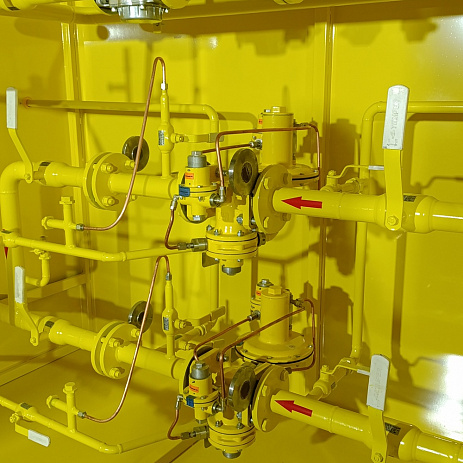

Газ поступает в газорегуляторный пункт через входной кран трубопровода и проходит через фильтр к регулятору давления газа типа РДСК-50/400. Регулятор давления понижает давление газа до установленных значений, после чего газ покидает шкафной пункт через выходной кран и распределяется потребителям. Для контроля давления на выходе используется манометр. Если манометр обнаруживает повышенное давление, срабатывает предохранительный сбросной клапан, который выпускает часть газа в атмосферу. Если давление продолжает отклоняться от установленных значений, запорный клапан перекрывает доступ газа в регулятор.

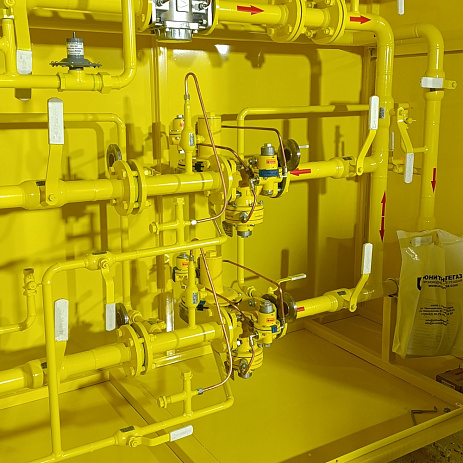

Газорегуляторные шкафные пункты с основной и резервной линиями редуцирования имеют важное преимущество в том, что в случае неисправности или планового ремонта основной линии, ее заменяет резервная, обеспечивая непрерывное поступление газа к потребителям. Это позволяет обеим линиям работать одновременно, что существенно увеличивает пропускную способность ГРПШ-RG2MB-32-2-G2537622-У1.
|
Наименование параметра
|
Значение характеристики
|
||
|---|---|---|---|
|
РДСК-50/400
|
РДСК-50/400М
|
РДСК-50/400Б
|
|
|
Регулируемая среда |
природный газ по ГОСТ 5542-87
|
||
|
Давление газа на входе, МПа (кгс/см2), не более |
до 1,2
|
||
|
Давление газа на выходе, кПа |
от 0,05 до 0,2
|
от 0,01 до 0,05
|
от 0,2 до 0,3
|
|
Пропускная способность, м3/ч |
от 600 до 1200
|
||
|
Учет расхода газа |
измерительный комплекс СГ-ЭК
|
||
|
Масса, кг, не более |
850
|
||
|
Средний срок службы, лет, не менее |
30
|
||
