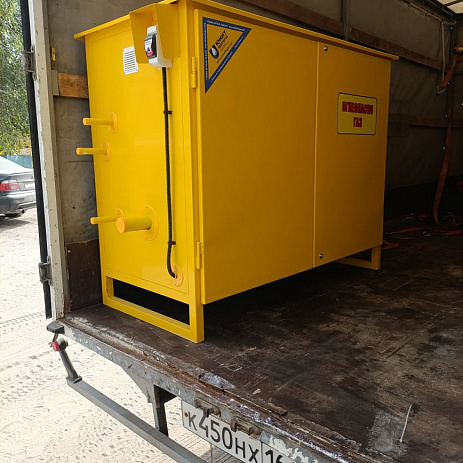

Газорегуляторный пункт шкафной ГРПН-300-01 в Казани

от 115 000 р.

Газорегуляторный пункт шкафной ГРПН-300-01 с двумя линиями редуцирования изготавливается на базе регуляторов давления газа РДУ-32. Технологическое оборудование размещается внутри металлического шкафа. В холодное время газорегуляторный пункт ГРПН-300-01 может отапливаться газовым обогревателем, крепящимся под днищем шкафа.

Скачать опросный лист

Шкафной пункт ГРПН-300-01 с РДУ-32 имеет основную и резервную линии редуцирования для снижения давления газа до требуемого уровня и поддержания его стабильности. В случае аварийных ситуаций с изменением давления, подача газа автоматически прекращается. Кроме того, в пункте установлены фильтры, обеспечивающие очистку газа от примесей в соответствии с ГОСТ 5542-87.

Для того чтобы узнать точную цену и комплектацию ГРПН-300-01, необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.

Газ, пройдя через входной кран, попадает в фильтр, установленный в ГРПН, где происходит его очистка от примесей, пыли и окалины. После этого очищенный газ проходит через регулятор давления РДУ-32, который уменьшает его давление до необходимого уровня. После регулятора газ направляется к потребителю через выходной кран.

На выходном газопроводе устанавливается манометр, чтобы контролировать давление газа на выходе. Если давление превышает установленное значение, срабатывает сбросной клапан, который отводит излишек газа в атмосферу в автоматическом режиме.
При возрастании или уменьшении контролируемого давления газа за грань допустимых значений, срабатывает предварительный предохранительный клапан, который закрывает доступ газа к регулятору.

Альтернативная линия редуцирования работает по аналогичному принципу основной. Она активируется в случаях поломки основной линии или ее планового перерыва на ремонт.

Для упрощения установки возможно изготовление ГРПН-300-01 с односторонним или двусторонним входом/выходом. По желанию заказчика линии редуцирования могут быть размещены горизонтально или вертикально. Все эти детали необходимо уточнить в опросном листе при заказе оборудования.

Скачать схему

Наименование		ед.измер.	ГРПН-300-01
Регулятор давления газа			РДУ-32
Регулируемая среда			Природный газ по ГОСТ 5542-87
Максимальное входное давление		МПа	до 1,2
Диапазон настройки выходного давления		кПа	1,2 - 3,0
Пропускная способность в зависимости от входного давления	0,05 МПа	м³/ч	23
	0,1 МПа	м³/ч	35
	0,2 МПа	м³/ч	65
	0,3 МПа	м³/ч	77
	0,4 МПа	м³/ч	97
	0,5 МПа	м³/ч	129
	0,6 МПа	м³/ч	155
	0,7 МПа	м³/ч	174
	0,8 МПа	м³/ч	206
	0,9 МПа	м³/ч	232
	1,0 МПа	м³/ч	258
	1,1 МПа	м³/ч	300
	1,2 МПа	м³/ч	300
Неравномерность регулирования		%	±10
Диапазон настройки давления срабатывания автоматического отключающего устройства	при понижении выходного давления	МПа	0,01-0,015
	при повышении выходного давления	кПа	1,65-3,7
Клапан предохранительный сбросной			встроенный
Давление начала срабатывания сбросного клапана		кПа	3,5
Температура окружающего воздуха		ºС	-40...+60
Система обогрева			газовое да/нет
Расход для системы обогрева		м³/ч	0,05±15%
Присоединительные размеры:	входного патрубка	мм	Ду 32
	выходного патрубка	мм	Ду 50
	импульса	мм	Ду 15
Соединение входного и выходного патрубков, импульса			Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)		лет	3
Средний срок службы		лет	15
Масса		кг	120

Газорегуляторный пункт шкафной ГРПН-300-01
