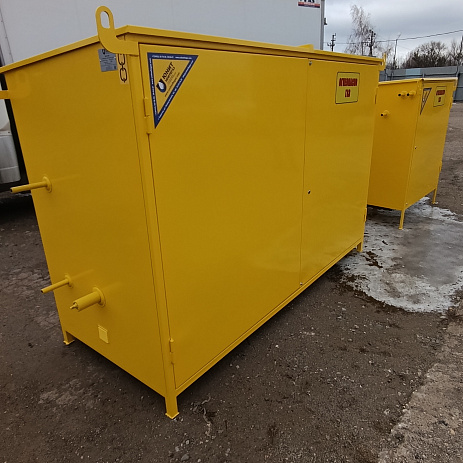

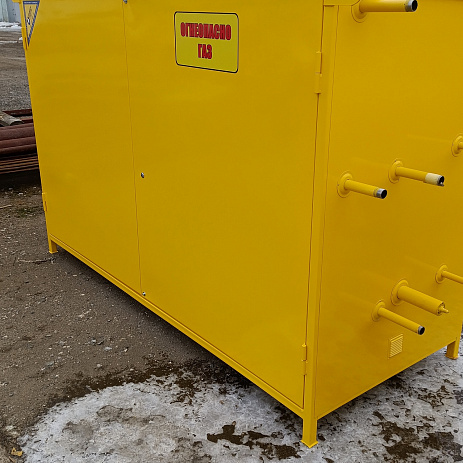

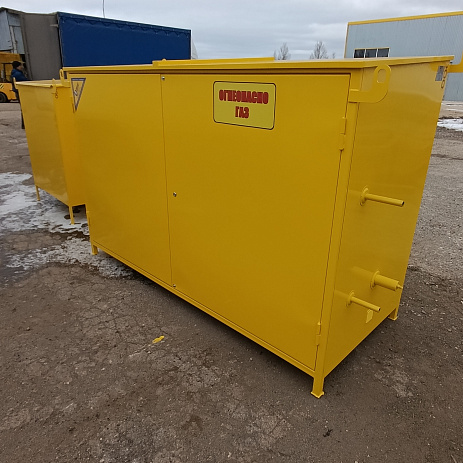

Модульный газорегуляторный пункт МРП-900
Модульный распределительный пункт МРП-900 служит для преобразования высокого и среднего давления очищенных газов в необходимое значение. Он автоматически регулирует выходное давление, сохраняя заданные параметры, даже в условиях изменений расхода и колебаний входного давления. В случае аварий на газопроводе, а также при отклонениях выходного давления от установленных значений, устройство автоматически отключает подачу газа. МРП-900 используется для газоснабжения бытовых пользователей в городах и малых населенных пунктах, внедряя эффективные схемы распределения газа.
Пункт редуцирования газа шкафной серии МРП предназначен для редуцирования давления природного газа по ГОСТ 5542‑2014 с входного значения до требуемого давления.
- Автоматическое поддержание заданного выходного давления независимо от изменения расхода и входного давления газа (в заданном диапазоне настройки);
- Автоматическое прекращение подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений;
- Очистка газа от механических примесей.
Вид климатического исполнения МРП соответствует УХЛ 1, в соответствии с ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 40°С до плюс 60°С.

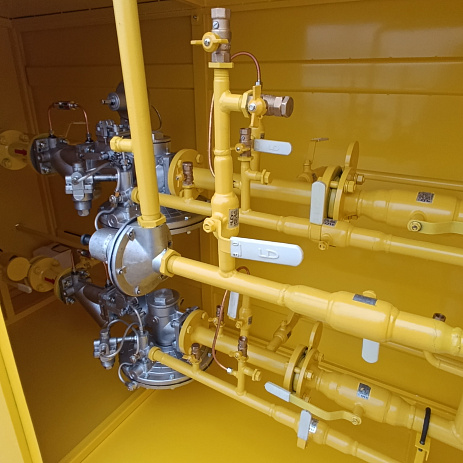

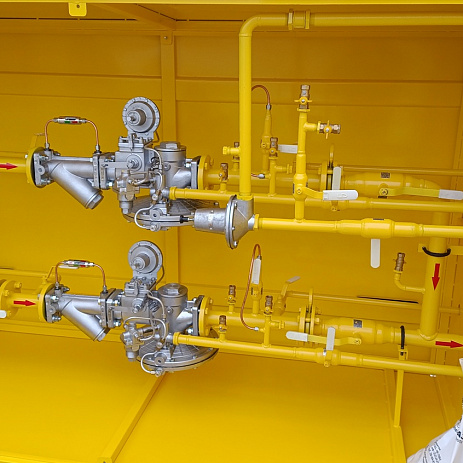

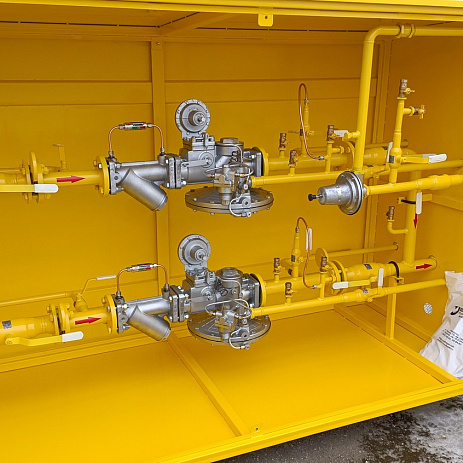

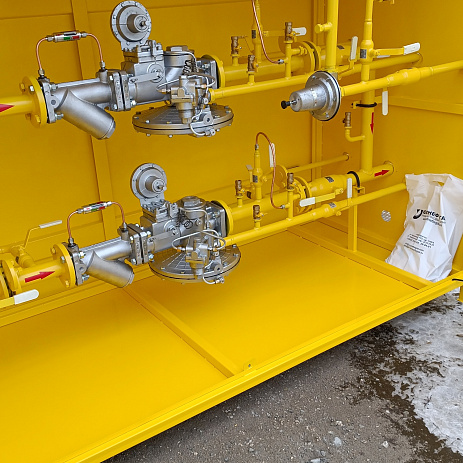

МРП используют для снижения давления газа с высокого, среднего до требуемого уровня и поддержания в автоматическом режиме заданного выходного давления, вне зависимости от изменения расхода и выходного давления газа. При аварийных ситуациях срабатывает предохранительно-запорный клапан, который автоматически отключает подачу газа. МРП в своей конструкции имеет основную и резервную линии редуцирования, что повышает надежность непрерывной подачи газа потребителям.
Также, в виде запорной арматуры в МРП используются краны шаровые с диапазоном рабочей температуры окружающей среды от -40С до +60С., класс герметичности А, тип присоединения к трубопроводу – приварное, эти факты уменьшают вероятность утечки газа в местах соединения.
Вся аппаратура устанавливаемая в МРП имеет диапазон рабочей температуры окружающей среды не менее от -40С до +60С, поэтому установка обогревателя при климатическом исполнении У категории 1 (-40С, +60С), не требуется. При более холодном климате, модульный газорегуляторный пункт изготавливают с обогревом, входной и выходной трубопроводы из стали 09Г2С, корпус МРП с двойными стенками и утеплителем.
|
Параметры |
МРП-900 с РДНК-400 |
МРП-900 с РДНК-400М |
МРП-900 с РДНК-1000 |
МРП-900 с РДНК-50, РДНК-50П |
МРП-900 с А/149-А1 |
МРП-900 с А/149АР-А1 |
|
Рабочая среда |
Природный газ по ГОСТ 5542-87 |
|||||
|
Входноедавления газа, МПа |
0,05-0,6 |
0,05-0,6 |
0,05-0,6 |
0,05-1,2 |
0,015-0,6 |
0,015-0,6 |
|
Диапазон настройки давления газа на выходе, кПа |
2-5 |
2-5 |
2-5 |
2-3,5/3,5-5 |
1-7,5 |
5-35 |
|
Пропускная способность одной линии ГРП шкафного, м3/ч, при давлении на входе: |
||||||
|
Р = 0,05 МПа |
36 |
44 |
56 |
100 |
270 |
270 |
|
Р = 0,1 МПа |
64 |
80 |
104 |
120 |
400 |
400 |
|
Р = 0,3 МПа |
136 |
240 |
360 |
500 |
650 |
650 |
|
Р = 0,6 МПа |
250 |
500 |
850 |
800 |
900 |
900 |
|
Р = 0,9 МПа |
— |
— |
— |
800 |
— |
— |
|
Р = 1,2 Мпа |
— |
— |
— |
900 |
— |
— |
|
Средний срок службы до списания, лет, не менее |
30 |
30 |
30 |
30 |
30 |
30 |
|
Масса, кг, не более |
400 |
400 |
400 |
400 |
400 |
400 |
